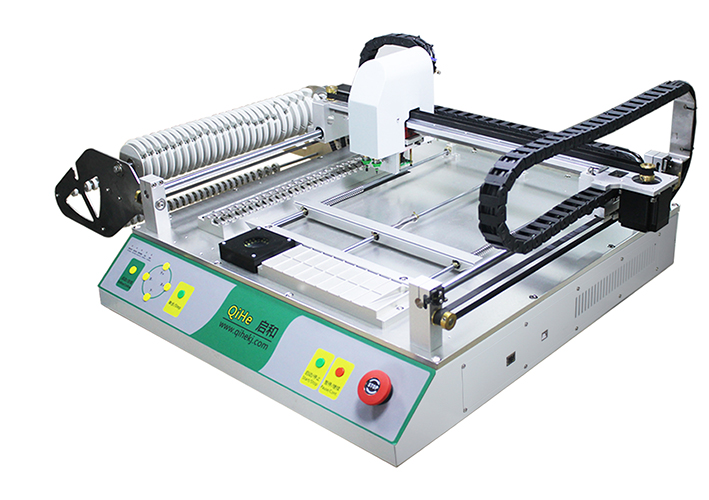

TVM802A桌面型小型全視覺貼片機，是我們公司在2013年初推出，國內桌面型視覺貼片機，具有上下視覺功能，能夠精確自動視覺定位PCB和器件中心點，在國內的小型機市場中處于先導位置。
產品特性： 1、經典雙頭設計，可同時安裝2個吸嘴，可以同時對小器件和標準的ic進行貼裝；自帶真空檢測，漏了自動補料，缺料自動報警功能。 2、貼裝頭可以0-360度旋轉，可以貼裝任意高度，任意角度的器件。 3、機器自帶兩個靜音型無刷真空泵，和一個正壓吹氣泵。不需要外接氣源就可以正常工作，簡單可靠。 4、關鍵配件均為國際一線品牌，是長期穩定工作的基礎 5、國際通用吸嘴，設備后期維護簡單，省心省事 6、獨家以太網控制接口，數據傳輸穩定可靠，大大提高設備的兼容性和可靠性 7、設有24格超大，分布科學的實用前置料槽，一些散料可以輕松解決。 8、精心設計的人性化控制面板，在乎您的每一步操作！ 9、成熟穩定的上下視覺功能（自動識別mark點，支持器件自動對中功能，能夠精準識別0402、0603、0805、sop、TQFP、QFN、BGA等幾乎所有常規器件） 10、自主研發，國內的操控軟件，支持全球各種主流pcb設計軟件。軟件功能介紹： ①自主研發操控軟件，操作簡單方便，享受終身免費升級服務 ②支持全球主流pcb設計軟件，坐標批量導入。 ③自動識別mark點，任意圖形自動識別，快捷精準 ④Pcb任意拼版功能 ⑤真空檢測缺料功能，自動補料 ⑥斷點任意器件開始貼裝，簡單實用 ⑦人性化的器件在線編輯功能，高效準確 ⑧貼裝文件自動優化，高效實用 11、出口標準包裝：內層為開模珍珠棉，外層為免熏蒸木箱，確保運輸途中沒問題。
- 產品介紹
TVM802A桌面型小型全視覺貼片機，是我們公司在2013年初推出，國內桌面型視覺貼片機，具有上下視覺功能，能夠精確自動視覺定位PCB和器件中心點，在國內的小型機市場中處于先導位置。
產品特性： 1、經典雙頭設計，可同時安裝2個吸嘴，可以同時對小器件和標準的ic進行貼裝；自帶真空檢測，漏了自動補料，缺料自動報警功能。 2、貼裝頭可以0-360度旋轉，可以貼裝任意高度，任意角度的器件。 3、機器自帶兩個靜音型無刷真空泵，和一個正壓吹氣泵。不需要外接氣源就可以正常工作，簡單可靠。 4、關鍵配件均為國際一線品牌，是長期穩定工作的基礎 5、國際通用吸嘴，設備后期維護簡單，省心省事 6、獨家以太網控制接口，數據傳輸穩定可靠，大大提高設備的兼容性和可靠性 7、設有24格超大，分布科學的實用前置料槽，一些散料可以輕松解決。 8、精心設計的人性化控制面板，在乎您的每一步操作！ 9、成熟穩定的上下視覺功能（自動識別mark點，支持器件自動對中功能，能夠精準識別0402、0603、0805、sop、TQFP、QFN、BGA等幾乎所有常規器件） 10、自主研發，國內的操控軟件，支持全球各種主流pcb設計軟件。軟件功能介紹： ①自主研發操控軟件，操作簡單方便，享受終身免費升級服務 ②支持全球主流pcb設計軟件，坐標批量導入。 ③自動識別mark點，任意圖形自動識別，快捷精準 ④Pcb任意拼版功能 ⑤真空檢測缺料功能，自動補料 ⑥斷點任意器件開始貼裝，簡單實用 ⑦人性化的器件在線編輯功能，高效準確 ⑧貼裝文件自動優化，高效實用 11、出口標準包裝：內層為開模珍珠棉，外層為免熏蒸木箱，確保運輸途中沒問題。- 型號參數
型號
TVM802A
PCB面積
20*20mm~340*340mm
XY 軸移動范圍
395mm*450mm
吸嘴個數
2個
貼裝精度
0.025mm
貼裝速度
5500顆粒/小時
適用器件
0402~5050、SOP、TQFP、QFN等常用器件
元器件包裝
料帶，散裝包（IC），等料站數量及類型。標配29料棧8mm=25、12mm=3、16mm=1
視覺系統
2個高清晰CCD相機
上視覺
自動識別元器件位置和角度偏差
下視覺
自動識別PCB的mark點
氣泵數量
1個靜音型無刷真空泵（-92KP）、1個吹氣泵
漏料檢測
真空
功率
125W（工作時平均功率）
供電電源
AC220V或AC110V
毛重
48kg
凈重
35kg
包裝體積
0.38
支持PCB設計軟件
Protl99/AltiumDesigner/Eagle/Pads/Allegre等

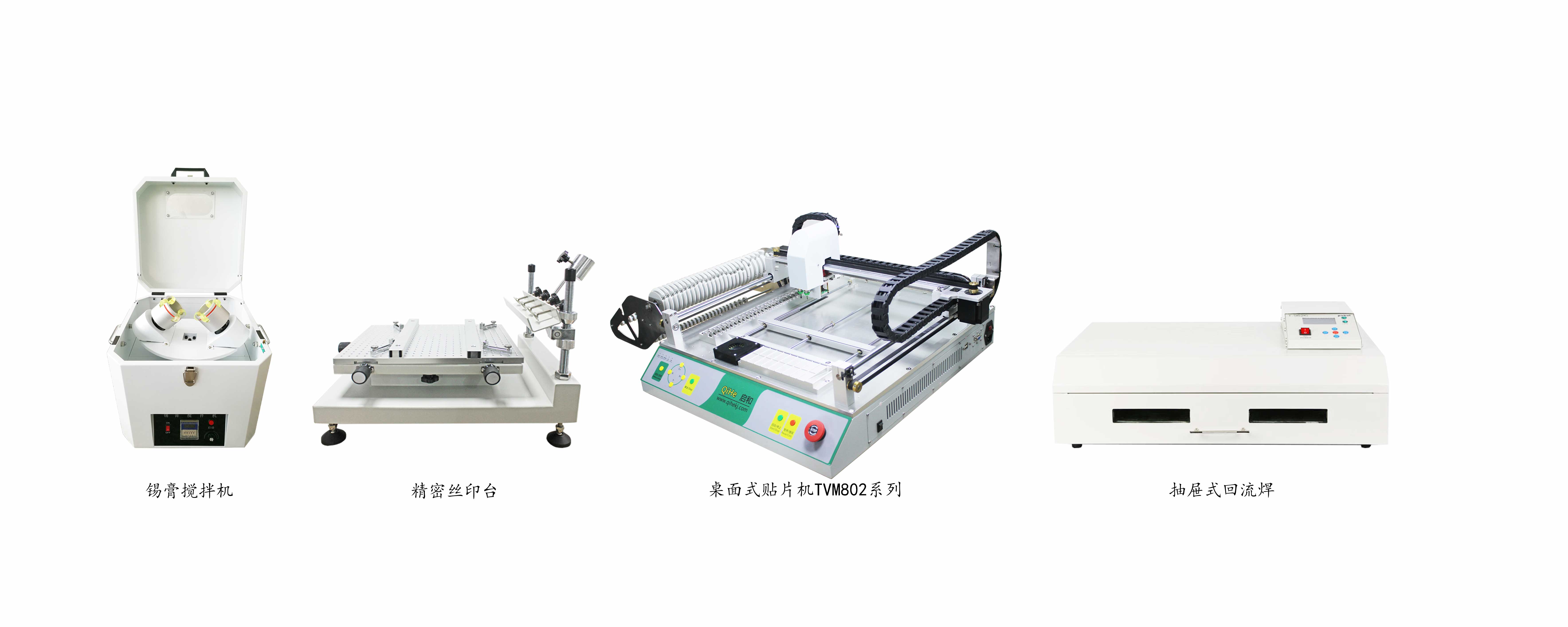

- SMT解決方案
